時代TUK700數字式超聲波探傷儀
TUK700系列數字式超聲波探傷儀是為滿足無損檢測工程人員使用而設計,同時使用A掃和B掃兩種掃描模式,能快速準確無損傷地檢測,定位,評估和診斷多種損傷,焊接缺陷,裂紋,夾雜,工件內部氣孔等缺陷進行無損檢測。廣泛應用于鍋爐, 壓力容器航天,軍工,船舶制造,汽車,機械制造,冶金,金屬加工業、鋼結構、鐵路交通、核能電力和高校實驗室.
一,功能概述
☆DAC曲線自動生成,取樣點不受限制,并可進行補償與修正
☆發射脈沖頻率可調,最大可達到1000次/秒
☆10個獨立探傷通道,可自由設置和存儲多種探傷工藝和標準,現場探傷無需攜帶試塊
☆可處理最大到6米量程的回波信號
☆5.7寸TFT彩屏顯示,用戶可以按照環境自行設置屏幕顏色
☆單探頭、雙探頭、穿透等多種探傷工作方式
☆正半波、副半波、全波、射頻共4種檢波方式
☆具有雙閘門捕捉波形功能
☆實時檢索缺陷最高波,記錄缺陷最大值
☆對缺陷回波進行波峰軌跡描繪、波峰記憶等功能,輔助對缺陷定性判斷
☆可設置閘門、曲線的進波、失波等多種條件的聲光報警
☆主菜單,子菜單在同一窗口顯示。一目了然,操作簡單,方便尋找
☆主要功能均通過快捷鍵實現快速進入,飛梭旋輪方便快速調整設置
☆數據可通過USB2.0接口導入計算機
☆大容量鋰電池可保證續航20個小時以上,可隨時更換電池
☆主機工作時可給電池充電
☆可用腕帶單手持機操作,也可通過背帶掛在胸前操作
☆防護等級IP53,可在滴水環境或小雨中使用
二,技術參數
檢測范圍:0-6000mm
聲速范圍:1000-9999m/s
增益范圍:0dB-110dB
顯示延遲:-20μs-+3400μs
探頭零偏:0μs-99.99μs
工作頻率:0.2-10MHz
電噪聲水平:≤10%
探頭阻尼:100Ω、150Ω、200Ω、500Ω共4檔可調
重復頻率:10-1000Hz
靈敏度余量:>62dB
分辨力:>40dB(5P14)
線性抑制:0-80%(數字抑制)
垂直線性誤差:≤3%
水平線性誤差:≤0.1%
動態范圍:≥32dB
秒沖類型:方波
秒沖強度:固定
秒沖寬度: 50-300ns
環境溫度:-10℃-50℃
環境濕度:20%-95%RH

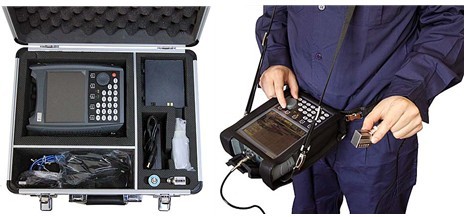

三,基本配置:
序號 |
物品名稱 |
序號 |
物品名稱 |
1 |
主機 |
9 |
上位機軟件 |
2 |
充電器GM-084300 |
10 |
皮套 |
3 |
探頭連接電纜1m長 |
11 |
儀器背帶 |
4 |
直探頭Φ20mm,2.5MHz |
12 |
儀器箱背帶 |
5 |
斜探頭13×13K2,2.5MHz |
13 |
合格證、保修單 |
6 |
耦合劑 95%甘油 |
14 |
裝箱清單 |
7 |
可充電電池塊 |
15 |
包裝箱 |
8 |
Mini-USB數據線 |
16 |
操作手冊 |
■ 可選附件:
四,型號對比
型號 |
TUK700系列數字超聲波探傷儀 |
功能 |
TUK700 |
|
|
|
TUK740 |
顯示屏 |
TFT |
|
|
|
TFT |
檢測范圍 |
0-6000mm |
|
|
|
0-9999 |
聲速范圍 |
1000-9999m/s |
|
|
|
400-20000m/s |
工作頻率 |
0.2-10
MHz |
|
|
|
0.2-20
MHz |
DAC曲線 |
√ |
|
|
|
√ |
AVG曲線 |
╳ |
|
|
|
√ |
內置標準 |
╳ |
|
|
|
√ |
閘門報警 |
√ |
|
|
|
√ |
曲線報警 |
√ |
|
|
|
√ |
波形凍結 |
√ |
|
|
|
√ |
通道 |
10 |
|
|
|
100 |
波形 |
100 |
|
|
|
1000 |
錄像 |
╳ |
|
|
|
5min×20 |
|
60min×1 |
自動校準 |
√ |
|
|
|
√ |
脈沖幅度 |
固定 |
|
|
|
可調 |
脈沖寬度 |
50-300ns |
|
|
|
50-1000ns |
噪聲抑制 |
√ |
|
|
|
√ |
波峰記憶 |
√ |
|
|
|
√ |
回波包絡 |
╳ |
|
|
|
√ |
厚度B掃 |
╳ |
|
|
|
√ |
顏色B掃 |
╳ |
|
|
|
√ |
自動增益 |
√ |
|
|
|
√ |
回波編碼 |
╳ |
|
|
|
√ |
計算孔徑 |
╳ |
|
|
|
√ |
焊縫圖示 |
╳ |
|
|
|
√ |
裂紋測深 |
╳ |
|
|
|
√ |
曲面修正 |
╳ |
|
|
|
√ |
PC軟件 |
√ |
|
|
|
√ |
電池模塊 |
1 |
|
|
|
2 |
√:具備此功能 ╳:沒有此功能、
|
