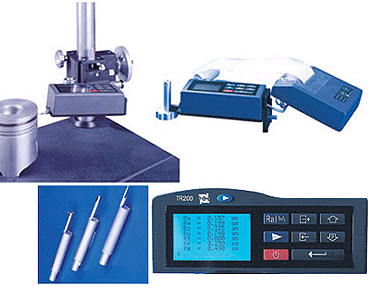

TIME3200 (原TR200）便攜式粗糙度儀
一，產品概述
該儀器適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。
二，功能特點
● 高精度電感傳感器
● 可測量顯示13個粗糙度參數
● 采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低
● 機電一體化設計，體積小，重量輕，使用方便
● 高品質鋰離子充電電池，容量高，無記憶效應，連續工作時間大于20小時
● 連接時代TA系列打印機，可以打印測量參數及輪廓
● 標準RS232接口，可與PC機通訊
● 可選配曲面?zhèn)鞲衅鳒y量曲面，小孔傳感器測量內孔孔壁，溝槽/深槽傳感器測量溝槽底部或臺階的粗糙度
● 菜單操作方式
● 具有圖形顯示功能
● 傳感器觸針位置指示
● 帶存儲功能的自動關機
● 多語言工作方式選擇
三，技術參數
|
測量參數 |
Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、
R3z、RSk、RS、RSm、Rmr |
|
測量范圍 |
Ra:0.025-12.5μm |
|
顯示范圍 |
Ra、Rq：0.005-16μm，
Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160μm
RS、RSm：1mm，Rmr：0-100%（%Rt），Rsk：0-100% |
|
量程范圍 |
±20μm、±40μm、±80μm |
|
最高顯示分辨率 |
0.001μm |
|
濾波方式 |
RC、PC-RC、GAUSS、D-P |
|
取樣長度 |
0.25mm、0.8mm、2.5mm、自動 |
|
評定長度 |
1L-5L（可選），L為取樣長度 |
|
測量行程長度 |
3L-7L（可選） |
|
最大驅動行程長度 |
17.5mm/0.71inch |
|
最小驅動行程長度 |
1.3mm/0.052inch |
|
示值誤差 |
≤±10％ |
|
示值變動性 |
≤6％ |
|
針尖角度 |
90° |
|
顯示方式 |
128×64點陣液晶（帶背光） |
|
工作環境 |
溫度：0oC- 40oC，相對濕度：＜90% |
|
重量 |
440g |
|
外型尺寸 |
140×52×48mm |
四，基本配置
主機、TS100標準傳感器、電源適配器、多刻線樣板、傳感器護套、支架
五，可選附件
TS110曲面?zhèn)鞲衅?nbsp; 、TS120小孔傳感器、TS130溝槽傳感器、TS131深槽傳感器、TA610測量平臺、TA620測量平臺、TA630微調平臺、TA631微調平臺、TA230微型打印機、側向轉接桿、接長桿、V型塊、連接體部件、驅動器連接軸、PC軟件

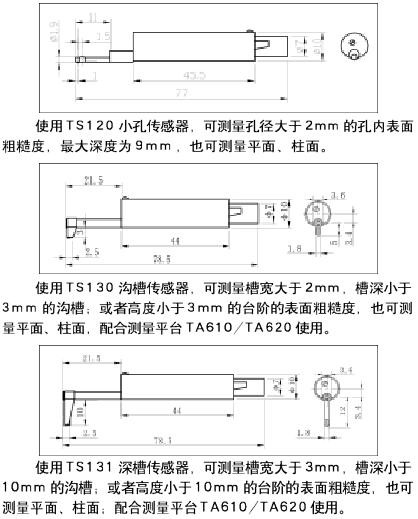

傳感器介紹：

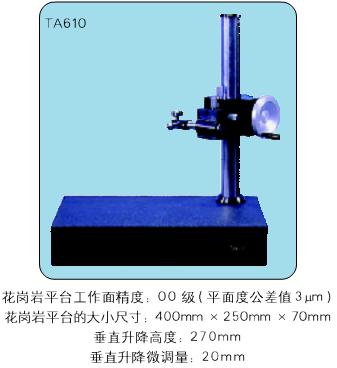

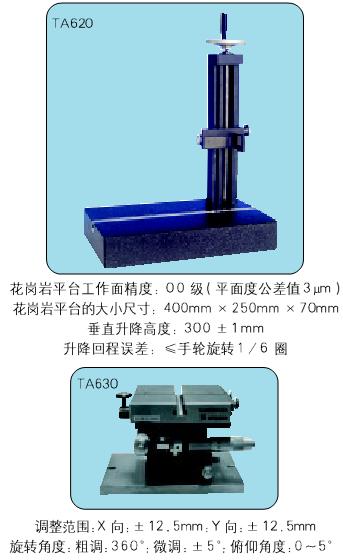

各種平臺介紹
|
